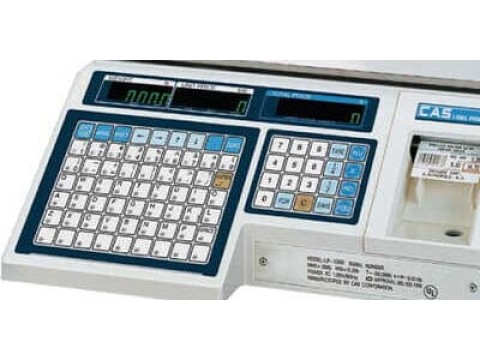

Виды индикаторов и клавиатуры в весовом оборудовании

31.05.2020

Для отображения символьной и числовой информации на весовом оборудовании используются индикаторы. Они показывают массу, цену, стоимость, сумму и то, сколько нужно дать остальному покупателю. Также они могут показать сообщения об ошибке, коды программирования, что очень важно для торговых весов из-за особенностей их использования.


Вариантов реализации системы отображения несколько.


Светодиодные


Сегментные светодиодные относятся к дорогим полупроводниковым моделям, требующим большого количества электроэнергии. Тем не менее, они очень яркие, идеально подходят для работы даже в темном помещении. Прочный, надежный, бесперебойно работает в широком диапазоне температур (от низких до высоких) и влажности.


ГКИ сегментные и знакосинтезирующие
Редкокристаллические сегментные встречаются также под другим названием – "отражая" за счет того, что работают по принципу отраженного света. Относятся к дешевым, потребляют минимум электроэнергии, поэтому часто встречаются в моделях весов, работающих на батарейках. Недостатки:


хрупкость из-за использования стекла;
необходимо подсвечивать при работе в темных помещениях;
невозможно эксплуатировать при низких температурах, поскольку кристаллы замерзают, и изображение исчезает полностью или частично.


Второй тип ЖКИ – знакосинтезирующие. Являются индикаторами на основе растровой матрицы (пиксельной). К перечисленным недостаткам прилагается более высокая стоимость. Зато есть несомненное преимущество: можно отображать любую информацию, вплоть до создания бегущей строки с заданной скоростью. Такие индикаторы чаще всего выбирают, когда необходимо показать название товара, единицы измерения и т.д. Преимущественно комплектуются встроенной подсветкой.


Люминесцентные


Бывают знаковыми и сегментными. Является обычной неоновой лампой в стекле с большим количеством анодов. Изготавливаются посредством цифр (знаковые) или сегментов (сегментные). При подаче на определенный анод загорается соответствующий элемент. Состав смеси в колбе регламентирует цвет, а величина напряжения – яркость.
РБК-Украина
Практически все имеющиеся в продаже люминесцентные индикаторы – отечественные, реализуются по невысокой стоимости. Работают в широком спектре температур, могут быть очень яркими. Недостатками является хрупкость стеклянной колбы, при необходимости в ярком свете приходится подавать высокое напряжение, что ведет к значительному расходу энергии.


И последний минус, что делает этот тип индикации устаревшим и практически не используется в современных моделях – это невозможность ремонта. Если сломается, придется менять все целиком.


Виды клавиатуры


Для ввода данных и контроля за взвешиванием, указанием стоимости товара, программирования и тестирования необходима клавиатура. В конструкции большей части моделей она находится внизу платформы для взвешивания. В некоторых случаях является продолжением дисплея, что характерно для некоторых моделей товарных весов.


Основная часть представленных в продаже товаров комплектуется пленочной клавиатурой, но иногда встречается кнопочная, с открытыми контактами (дешевое оборудование).


Пленочная клавиатура это – несколько слоев плотно сложенных отформованных пленок. На некоторых есть изображения клавиш с символьными обозначениями, на других – электроконтакты, которые располагаются в виде 2-х пересекающихся матриц контактов. При нажатии на кнопку происходит замыкание соответствующих контактов. В эксплуатации удобны, недороги, герметичны и технологичны. Да, их нельзя отремонтировать – придется менять всю плоскость, но надежность, способствующая долгому сроку эксплуатации, с лихвой окупает этот недостаток.
