Платформні ваги показують різну вагу по кутах: діагностика чотирьох тензодатчиків

Платформні ваги повинні показувати стабільний результат незалежно від того, де саме на вантажоприймальній платформі розташований вантаж. Якщо одна й та сама контрольна маса в центрі показує одне значення, а при переміщенні до різних кутів результат змінюється, це може свідчити про кутову похибку ваг, проблеми з установленням платформи, механічне заклинювання або нерівномірну роботу тензодатчиків.

Особливо характерна така ситуація для платформ із чотирма точками опори, де навантаження сприймають чотири тензометричні датчики. Кожен із них працює як частина єдиної вимірювальної системи, тому проблема одного кута може впливати на кінцевий результат усього приладу.

Що таке кутова похибка ваг і коли вона неприпустима

Кутовою, або ексцентричною, похибкою називають ситуацію, коли результат зважування залежить від положення одного й того самого вантажу на платформі. Наприклад, контрольний вантаж масою близько 100 кг у центрі може давати 100,0 кг, у трьох секторах — близьке значення, а в одному куті — 100,8 або 101,0 кг.

Для користувача важлива не лише абсолютна цифра відхилення, а й те, чи повторюється воно в одному й тому самому секторі. Стабільна різниця в конкретному куті дає сервісному інженеру корисну підказку, де шукати причину.

Професійна метрологічна перевірка ексцентричного навантаження виконується за регламентованою процедурою. Описаний нижче п’ятиточковий тест є попередньою діагностикою і не замінює калібрування, метрологічний контроль або повірку.

Як працює платформа з чотирма тензодатчиками

У багатьох великих платформних вагах навантаження сприймається чотирма тензодатчиками, встановленими біля опорних точок конструкції. Коли вантаж стоїть у центрі, його маса розподіляється між датчиками відносно рівномірно. Якщо вантаж змістити до одного кута, найбільше навантаження отримує найближчий датчик, а решта — менше.

Сигнали від датчиків формують загальний результат зважування. У системах із декількома датчиками їхні канали мають працювати узгоджено. Якщо один тензодатчик, кабель, контакт або з’єднання працює неправильно, відхилення часто стає особливо помітним саме при навантаженні поблизу проблемної точки.

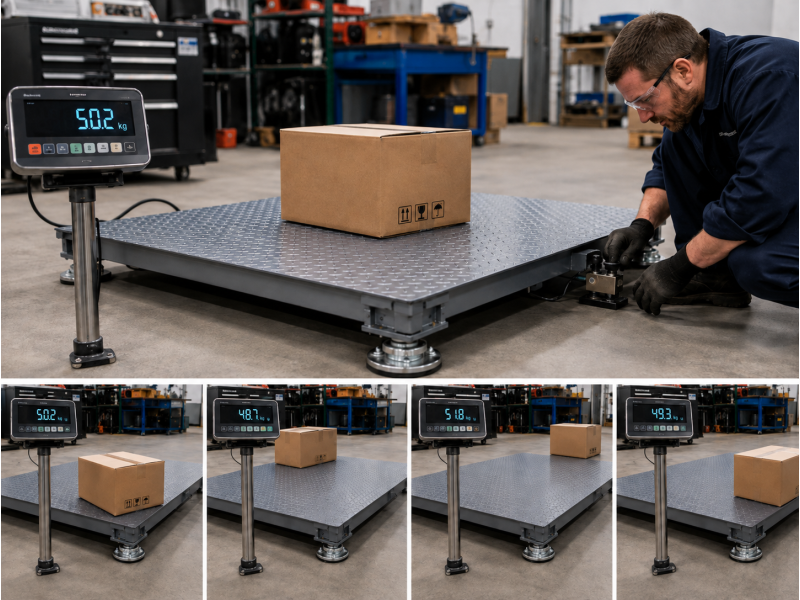

Безпечний тест контрольним вантажем у п’яти точках

Перед зверненням до сервісу можна провести простий тест без розбирання обладнання. Потрібен один і той самий стабільний контрольний вантаж. Його маса не повинна змінюватися протягом перевірки.

1. Центр. Встановіть вантаж приблизно посередині платформи, дочекайтеся стабілізації показань і запишіть результат.
2. Передній лівий сектор. Зніміть вантаж, дочекайтеся повернення ваг до нуля, перемістіть той самий вантаж у ліву передню частину.
3. Передній правий сектор. Повторіть вимірювання тим самим вантажем.
4. Задній правий сектор. Зафіксуйте показання після стабілізації.
5. Задній лівий сектор. Завершіть перевірку п’ятою точкою.

Використовуйте саме один контрольний вантаж у всіх п’яти точках. Якщо різні сектори тестувати різною масою, результат буде складніше інтерпретувати.

Механічні причини: підлога, упори, деформація і сміття

Нерівна або нестабільна підлога

Платформа повинна стояти на жорсткій стабільній основі. Якщо одна опора знаходиться вище або нижче інших, рама може працювати з перекосом, а навантаження між тензодатчиками розподілятиметься неправильно.

Одна з опор не має стабільного контакту

Якщо одна ніжка фактично «висить» або починає сприймати навантаження лише після прогину рами, результати в різних секторах можуть відрізнятися. Перевірте, чи всі опори стабільно контактують із підлогою.

Сторонній предмет або сміття під платформою

Шматок упаковки, камінець, болт, металевий елемент або ущільнений бруд можуть створити додаткову точку опори. Частина навантаження тоді передається в обхід тензодатчиків.

Платформа торкається стіни, рампи або обладнання

Вантажоприймальна частина не повинна затискатися сусідньою конструкцією. Якщо край торкається стіни, рампи чи іншого обладнання, при навантаженні в конкретній зоні може виникати додаткова опора.

Деформація рами

Перевантаження, удар навантажувачем або падіння важкого предмета можуть змінити геометрію платформи. У такій ситуації навіть справні тензодатчики отримуватимуть навантаження нерівномірно.

Електричні причини: датчик, кабель, волога і з’єднувальна коробка

Пошкодження одного тензодатчика

Тензодатчик може постраждати через перевантаження, механічний удар, корозію або тривалу роботу в несприятливих умовах. При цьому ваги не обов’язково повністю перестають працювати — дефект може проявлятися лише при навантаженні певного сектора.

Пошкодження кабелю

Кабелі від тензодатчиків можуть перетиратися, перегинатися, затискатися рамою або пошкоджуватися під час переміщення ваг. Доступні ділянки варто оглянути на предмет порізів, заломів і слідів механічного впливу.

Волога у з’єднаннях

На складі, виробництві або після миття обладнання волога може потрапити у кабельні з’єднання чи з’єднувальну коробку. Наслідком можуть бути нестабільні показання, дрейф нуля або різниця між окремими зонами платформи.

Порушення балансування каналів

У системі з кількома тензодатчиками сигнали окремих каналів мають бути узгоджені. Якщо параметри одного каналу змінилися, може знадобитися професійне балансування тензодатчиків. Регулювати з’єднувальну коробку навмання не можна: без контрольних навантажень і правильної методики похибка може стати ще більшою.

Що можна перевірити без розпломбування

Не відкривайте опломбовані вузли та не змінюйте сервісні або регулювальні параметри самостійно, особливо якщо ваги використовуються в комерційних операціях. Для сервісу набагато корисніше передати точний протокол тесту, ніж самостійно змінити налаштування і втратити початкову картину несправності.

Карта симптомів: що означає результат п’ятиточкового тесту

Таблиця допомагає локалізувати симптом, але не дає підстав самостійно визначати несправний тензодатчик. Одна й та сама картина може виникати через різні механічні та електричні причини.

Коли потрібне балансування та повторна перевірка

Якщо механічна частина справна, а один або декілька секторів стабільно відхиляються, сервісний інженер перевіряє сигнали окремих датчиків, кабелі, контакти та баланс вимірювальних каналів. Після заміни тензодатчика або втручання у вимірювальну систему потрібно повторно перевірити платформу в різних точках, виконати необхідне налаштування і калібрування.

Для обладнання, яке використовується у сфері законодавчо регульованої метрології, після ремонту або зміни вимірювального тракту можуть бути потрібні відповідні метрологічні процедури. Тому розкриття з’єднувальної коробки, балансування та заміна тензодатчика належать до сервісних робіт.

Що передати сервісу Dneproves

Щоб прискорити діагностику, перед зверненням запишіть модель ваг, максимальну межу зважування, контрольний вантаж і результати п’яти точок. Наприклад: «вантаж 100 кг; центр — 100,0; передній лівий — 100,0; передній правий — 101,1; задній правий — 101,0; задній лівий — 100,1 кг».

Сервісний центр Dneproves виконує діагностику, калібрування, налаштування, перевірку точності та заміну комплектуючих. Під час діагностики перевіряються, зокрема, тензодатчики, плати, елементи живлення, роз’єми та кабелі.
