Тензодатчик в весах: принцип работы, ресурс, диагностика и замена

Точность электронных весов зависит не только от дисплея, программного обеспечения или качества платформы. Основное измерение выполняет тензодатчик — компактный сенсор, который воспринимает механическую нагрузку и преобразует ее в электрический сигнал. Именно по этому сигналу весовой индикатор определяет массу товара, сырья, тары, паллеты или другого груза.

Когда весы начинают показывать разные результаты, не возвращаются к нулю или реагируют на нагрузку с задержкой, пользователи часто сразу подозревают неисправность датчика. Однако похожие симптомы возникают также из-за поврежденного кабеля, ослабленного крепления, неровного пола, заклинивания платформы, неисправности соединительной коробки или весового индикатора. Поэтому перед заменой необходима полная диагностика всей измерительной системы.

Что такое тензодатчик и какую функцию он выполняет

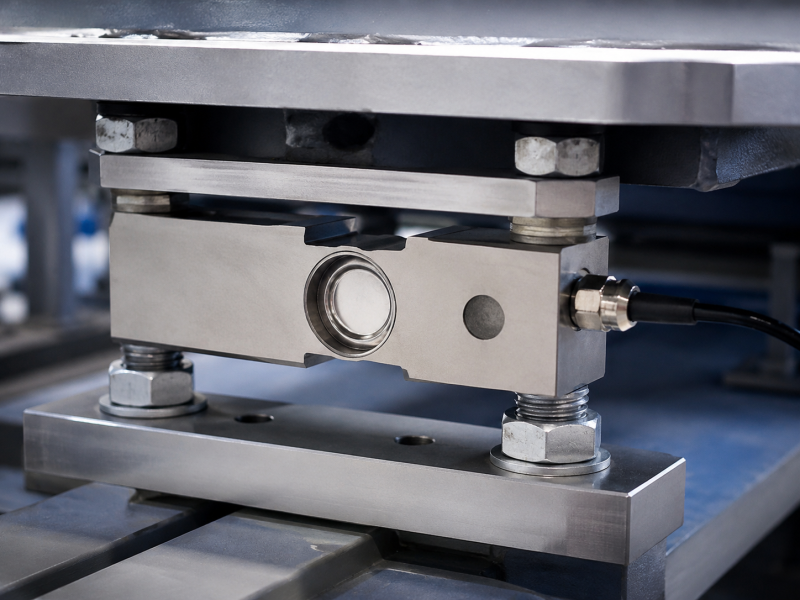

Тензодатчик для весов — это измерительный преобразователь с металлическим упругим элементом и тензорезисторами. Под действием груза корпус датчика деформируется на очень малую величину. Закрепленные на его поверхности тензорезисторы также деформируются, из-за чего меняется их электрическое сопротивление. Это изменение регистрирует электронная схема.

В платформенных, паллетных, товарных, крановых, бункерных и автомобильных весах применяются разные конструкции тензодатчиков. В одних моделях установлен один сенсор, в других — четыре или больше. Количество и тип зависят от размеров платформы, максимального предела взвешивания, способа приложения нагрузки и условий эксплуатации.

Как работают электронные тензометрические весы

Принцип работы электронных весов можно разделить на несколько последовательных этапов:

1. груз создает силу, которая передается на платформу или грузоприемный узел;
2. нагрузка передается на один или несколько тензодатчиков;
3. упругий элемент датчика деформируется в пределах рабочего диапазона;
4. тензорезисторы изменяют сопротивление, а мостовая схема формирует слабый выходной сигнал;
5. весовой индикатор усиливает и оцифровывает сигнал;
6. после обработки и калибровки на дисплее отображается масса груза.

В большинстве тензометрических датчиков используется мостовая схема Уитстона. Она позволяет фиксировать очень малые изменения сопротивления и частично компенсировать температурное влияние. На выходе формируется сигнал в милливольтах, поэтому качество кабеля, экранирования, контактов и питания существенно влияет на стабильность показаний.

Основные типы тензодатчиков для весов

Устанавливать датчик другого типа только потому, что он подходит по размеру, нельзя. Даже внешне похожие модели могут отличаться допустимой нагрузкой, чувствительностью, схемой подключения, сопротивлением моста, классом точности и защитой от пыли и влаги.

Какие характеристики учитывают при подборе

Правильная замена тензодатчика начинается не с поиска самой дешевой детали, а с проверки технических параметров. Для совместимости важны:

• номинальная нагрузка одного датчика и всей весовой системы;
• тип нагрузки — сжатие, растяжение, изгиб или сдвиг;
• номинальный выходной сигнал и напряжение питания;
• входное и выходное сопротивление мостовой схемы;
• размеры, отверстия и схема крепления;
• количество проводников и цветовая маркировка кабеля;
• класс защиты IP, материал корпуса и допустимый температурный диапазон;
• класс точности, ползучесть, температурная компенсация и допустимая перегрузка.

Для платформенной системы с несколькими датчиками желательно использовать сенсоры с одинаковыми характеристиками. Установка одного случайного датчика может затруднить выравнивание углов и привести к разным показаниям в зависимости от того, в какой части платформы расположен груз.

От чего зависит ресурс тензодатчика

Для тензодатчика не существует универсального срока службы в годах. Качественный сенсор рассчитан на многократные циклы нагрузки, но его фактический ресурс определяется режимом работы. На одном предприятии датчик может стабильно работать годами, а на другом выйти из строя после сильного удара или однократной критической перегрузки.

Чаще всего ресурс сокращают следующие факторы:

• регулярное превышение максимального предела взвешивания;
• резкое опускание груза, удары роклой или погрузчиком;
• боковые и крутящие силы, на которые датчик не рассчитан;
• неровное основание или неправильная установка платформы;
• попадание воды, конденсата, пыли или агрессивных веществ;
• повреждение кабеля грызунами, техникой или во время уборки;
• коррозия креплений и механическое заклинивание грузоприемного узла;
• значительные перепады температуры и электромагнитные помехи.

Признаки неисправности тензодатчика

О возможном повреждении датчика могут свидетельствовать следующие симптомы:

• нестабильные показания при неподвижном грузе;
• разная масса одного и того же предмета при повторных взвешиваниях;
• дрейф нуля или медленное возвращение к нулевому значению;
• заметная разница показаний в разных углах платформы;
• нелинейная погрешность: на малой массе весы работают правильно, а на большой ошибаются;
• индикатор показывает перегрузку при пустой платформе;
• показания меняются при движении кабеля или после попадания влаги;
• калибровка временно помогает, но погрешность быстро возвращается.

Ни один из этих признаков отдельно не доказывает, что тензодатчик нужно заменить. Например, дрейф может возникнуть из-за нестабильного блока питания, поврежденной платы, плохого контакта, перепада температуры или механического трения платформы о раму.

Как проверяют тензодатчик

Профессиональная диагностика выполняется поэтапно. Сначала осматривают платформу, крепления, кабель, разъемы и соединительную коробку. Затем проверяют, подает ли индикатор стабильное напряжение возбуждения, измеряют входное и выходное сопротивление датчика, оценивают изоляцию относительно корпуса и контролируют нулевой выходной сигнал без нагрузки.

В многодатчиковых весах каждый сенсор тестируют отдельно, а также выполняют угловую проверку платформы эталонным грузом. Полученные значения сравнивают не с универсальной цифрой, а с паспортом конкретного датчика и параметрами исправных элементов системы. Простое измерение мультиметром может выявить обрыв или короткое замыкание, но не всегда показывает ползучесть, температурный дрейф, нарушение герметичности или механическую деформацию.

Самостоятельно подавать случайное напряжение на датчик или менять схему подключения не следует: неправильное соединение способно повредить весовой индикатор или усложнить дальнейшую диагностику.

Как выполняется замена тензодатчика в весах

Замена датчика — это не только механическое снятие старой детали и установка новой. Чтобы весы снова работали точно, необходимо:

1. определить модель неисправного датчика и параметры весовой системы;
2. подобрать совместимый сенсор по нагрузке, сигналу, сопротивлению и креплению;
3. снять нагрузку, отключить питание и обеспечить безопасный доступ к узлу;
4. установить датчик без перекоса и паразитных механических напряжений;
5. правильно подключить кабель и восстановить герметичность соединений;
6. для многодатчиковой платформы выровнять сигналы через соединительную коробку;
7. выполнить калибровку эталонными гирями в нескольких точках диапазона;
8. проверить ноль, повторяемость, линейность и показания в разных зонах платформы.

Если весы используются в сфере законодательно регулируемой метрологии, после ремонта следует выполнить предусмотренную законодательством поверку. Калибровка настраивает показания прибора, но сама по себе не заменяет метрологическую процедуру, необходимую для законного применения весов в соответствующей сфере.

Когда достаточно ремонта, а когда лучше заменить весы

Замена одного тензодатчика обычно целесообразна, когда платформа, рама, индикатор и остальные компоненты исправны, а совместимая запчасть доступна. Для промышленных платформ ремонт часто обходится выгоднее, чем покупка нового оборудования.

Полную замену весов стоит рассматривать, если конструкция сильно деформирована или поражена коррозией, повреждены несколько дорогих узлов, модель морально устарела, комплектующие отсутствуют либо стоимость восстановления приближается к цене нового прибора. Окончательное решение принимают после диагностики и расчета стоимости ремонта.

Комплектующие и ремонт весов в Dneproves

Для ремонта и модернизации весов важно использовать совместимые компоненты. В разделе комплектующих для платформенных весов Dneproves представлены весовые индикаторы, крепления, стойки, пандусы и другие элементы системы. При подборе тензодатчика необходимо сообщить модель весов, максимальный предел взвешивания, количество датчиков, маркировку старого сенсора и условия работы оборудования.

Специалисты Dneproves выполняют диагностику и ремонт весов, проверяют тензодатчики, платы, индикаторы, питание, кабели и разъемы. После замены неисправных элементов система настраивается и проверяется под нагрузкой.

Если старая платформа не подлежит экономически обоснованному ремонту, можно подобрать новые платформенные весы Dneproves соответствующей грузоподъемности, размера и исполнения.

Часто задаваемые вопросы

Можно ли заменить тензодатчик самостоятельно?

Механически это возможно, но без правильного подбора, схемы подключения, выравнивания углов и калибровки весы могут показывать неправильно. Для коммерческого или производственного оборудования безопаснее обратиться в сервисный центр.

Почему весы не возвращаются к нулю?

Причиной может быть перегруженный или деформированный датчик, заклинивание платформы, повреждение кабеля, влага, температурный дрейф, нестабильное питание или неисправность индикатора.

Поможет ли повторная калибровка?

Калибровка помогает, когда сбились настройки, но не устраняет механическую деформацию, обрыв кабеля, коррозию, попадание влаги или нестабильный сигнал тензодатчика.

Нужно ли менять все четыре датчика платформы?

Не всегда. Решение зависит от совместимости нового датчика с установленными, состояния остальных сенсоров и возможности выполнить корректную угловую балансировку. Иногда достаточно одного, а иногда целесообразнее заменить комплект.

Как защитить тензодатчик от поломки?

Не перегружайте весы, опускайте груз плавно, используйте ограничители и защиту кабеля, содержите платформу в чистоте, контролируйте уровень и не допускайте скопления воды возле электрических соединений.

Какие данные нужны для подбора нового датчика?

Нужны модель весов, максимальный предел взвешивания, фото маркировки тензодатчика, количество датчиков, схема или цвета проводов, размеры крепления и информация о влажности, температуре и характере нагрузки.
