Покупая штабелер для склада, недостаточно знать только максимальную массу паллеты. Модель с заявленной грузоподъемностью 2000 кг может хорошо работать на нижних ярусах, но это еще не означает, что те же 2000 кг можно поднимать на максимальную высоту в любых условиях.
Правильный выбор зависит от массы и размеров паллеты, центра груза, высоты стеллажа, конструкции мачты, высоты штабелера в сложенном состоянии, ширины проходов и количества операций за смену. Поэтому вопрос «как выбрать штабелер» стоит начинать не с каталога и не с тоннажа, а с измерения груза и склада.
Главное перед заказом
Передавайте поставщику не просто «нужен штабелер 2 т», а связку: масса груза → центр груза → необходимая высота подъема.

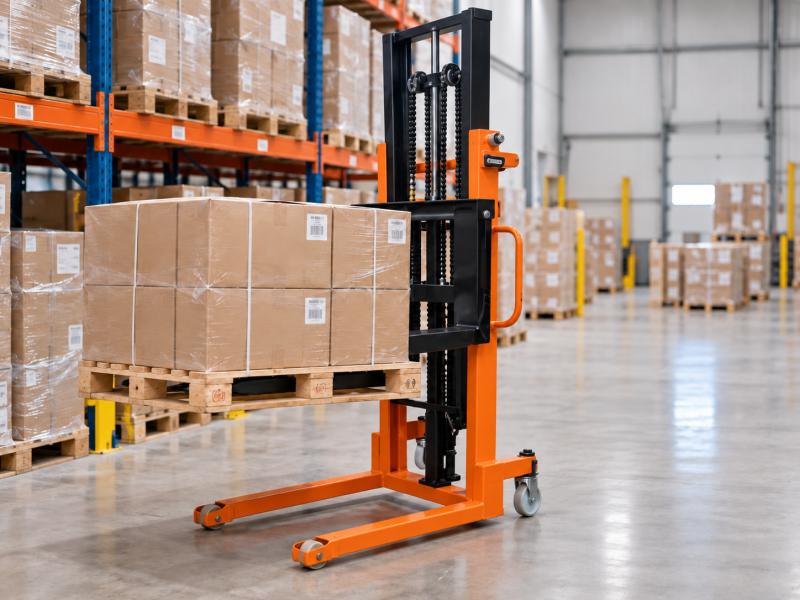

В линейке Dneproves представлены ручные гидравлические штабелеры серии KC, полуэлектрический KS-25 и электрический KE-25. Это позволяет подобрать технику как для небольшого склада с периодическим подъемом паллет, так и для интенсивной складской логистики.
Начните не с тоннажа, а с паллеты и стеллажа
Типичная ошибка: предприятие имеет паллеты массой 1200 кг, поэтому заказывает штабелер на 2000 кг и считает задачу решенной. Для правильного подбора нужно знать не только массу.
- максимальную массу паллеты вместе с поддоном;
- длину груза в направлении вил;
- ширину паллеты;
- высоту самого груза;
- высоту самого высокого яруса;
- высоту дверных проемов и ворот;
- ширину проходов между стеллажами;
- количество подъемов за смену.
Особенно важны масса, глубина груза и сторона захода вил. Две паллеты могут весить одинаково — по 1000 кг, но одна имеет глубину 800 мм, а другая 1400 мм. Для штабелера это разные условия работы.
Номинальная и остаточная грузоподъемность
Значение 1000 или 2000 кг в характеристиках — номинальная грузоподъемность, определенная производителем для заданного центра груза и высоты. Реальная допустимая грузоподъемность на конкретной высоте может быть ниже.
Пример
Если нужно поднимать паллету 1900 кг на верхний ярус, одной надписи «2000 кг» недостаточно. Нужно проверить, какую массу конкретная модель допускает именно на нужной высоте и при фактическом центре груза.
Центр груза: почему длинная паллета меняет расчет
Центр нагрузки — горизонтальное расстояние от вертикальной поверхности вил до центра равномерно распределенного груза. Для симметричного груза его можно предварительно оценить как половину глубины вдоль вил.
Центр груза ≈ половина его глубины вдоль вил
- 800 мм → примерно 400 мм;
- 1000 мм → около 500 мм;
- 1200 мм → около 600 мм;
- 1400 мм → около 700 мм.
Чем дальше центр тяжести от мачты, тем больше опрокидывающий момент. Для понимания принципа: 1000 кг × 500 мм = 500 000 кг·мм, а 1000 кг × 700 мм = 700 000 кг·мм. Однако безопасную грузоподъемность определяют только по документации конкретной техники.
Высота подъема: нужен технологический запас
Если верхняя балка стеллажа находится на высоте 2450 мм, штабелер с подъемом 2500 мм формально имеет запас, но для установки паллеты этого может быть мало. Вилы нужно поднять выше опоры, завести паллету, опустить ее и вывести вилы.
В качестве практического ориентира можно закладывать около 150 мм технологического запаса, но итоговое значение зависит от конкретной модели и стеллажной системы.
В ручной серии Dneproves KC-2B20 рассчитан на подъем до 2000 мм, а KC-2B30 — до 3000 мм. Максимальную массу на максимальной высоте нужно проверять отдельно.
Сложенная высота мачты: проверьте весь маршрут
Штабелер может поднимать паллету на 3 м, но не пройти через дверной проем между приемкой и складом. Поэтому нужно записать две разные величины:
H1 — минимальная / сложенная высота штабелера.
H2 — необходимая высота подъема вил.
На маршруте проверяют ворота, двери, балки, вентиляцию, спринклеры, коммуникации и другие низкие точки.
Симплекс, дуплекс и свободный ход
Симплексная мачта
Простая одноступенчатая конструкция для относительно невысокого штабелирования и условий без жестких ограничений по высоте сверху.
Дуплексная мачта
Двухступенчатая телескопическая конструкция. При одинаковой сложенной высоте может обеспечивать большую рабочую высоту, что удобно при невысоких воротах и более высоких стеллажах.
Свободный ход вил
Это высота, на которую вилы могут подняться без увеличения общей высоты мачты. Особенно полезно в кузовах, контейнерах, под антресолями и в помещениях с низкими перекрытиями.
Ручной, полуэлектрический или электрический штабелер
| Тип | Перемещение | Подъем | Когда целесообразен |
|---|---|---|---|
| Ручные KC | Ручное | Гидравлическое | Небольшой и средний поток, периодическая работа |
| KS-25 | Ручное | Электрическое | Частые подъемы, короткие маршруты |
| KE-25 | Электрическое | Электрическое | Интенсивная ежедневная работа |
Для KS-25 полуэлектрическая схема означает электрический подъем с ручным перемещением. Для KE-25 механизированы и подъем, и движение.
Какие модели Dneproves рассматривать
| Сценарий | Что рассматривать |
|---|---|
| Невысокие стеллажи, небольшой поток | Ручные KC |
| Работа примерно до 2 м | KC-2B20 |
| Работа до 2,5 м | KC-2B25 или KS-25 / KE-25 |
| Ручная работа до 3 м | KC-2B30 |
| Много подъемов, короткие маршруты | KS-25 |
| Постоянные перемещения и штабелирование | KE-25 |
Вилы и опорные ножки нужно сверить с паллетой
Для KC-2B20 Dneproves указывает рабочую длину вил 1000 мм, наружную ширину вил 820 мм, наружную ширину опорных ножек 750 мм и внутреннюю ширину ножек 550 мм. Эти параметры нужно сопоставить с конструкцией поддона и стеллажа.
Особенно внимательно проверяйте закрытые и нестандартные паллеты. Опорные элементы штабелера могут конфликтовать с нижней частью поддона.
Чек-лист помещения: проходы, пол, рампы и двери
Ширина прохода
Нужно учесть место для разворота, захода под паллету, выравнивания перед стеллажом и безопасной работы оператора.
Пол
Желательна твердая и ровная поверхность. Трещины, стыки и перепады высоты становятся критичнее при перемещении поднятого груза.
Рампы и уклоны
Наличие уклона нужно сообщать при техническом подборе. Допустимые уклоны определяются характеристиками конкретной модели.
Ворота и двери
Фиксируйте самую низкую точку на всем маршруте, а не только высоту потолка возле стеллажа.
Почему 2 тонны не всегда лучше 1 тонны
Большая грузоподъемность «на всякий случай» не всегда рациональна. Более мощная модель может быть дороже, тяжелее, крупнее, менее маневренной и более требовательной к проходам.
Если максимальная паллета весит 700 кг, стеллаж невысокий, а за день выполняется около десяти подъемов, максимально тяжелая электрическая модель может быть избыточной. Если же груз 1800–1900 кг нужно регулярно поднимать высоко, технику не стоит подбирать впритык только по номинальной цифре.
Техническое задание на штабелер: 8 параметров
1. Максимальная масса груза вместе с паллетой.
2. Размер паллеты и сторона захода вил.
3. Центр груза.
4. Максимальная высота установки паллеты.
5. Самый низкий дверной проем.
6. Самый узкий рабочий проход.
7. Состояние пола и наличие уклонов.
8. Количество подъемов и перемещений за смену.
Посмотреть: штабелеры Dneproves. Если нужно только горизонтально перемещать паллеты без штабелирования, стоит также рассмотреть гидравлические тележки-роклы.
Часто задаваемые вопросы
Как правильно выбрать штабелер для склада?
Нужно знать массу и размер паллеты, центр груза, нужную высоту подъема, высоту дверей, ширину прохода, состояние пола и количество операций за смену.
Что означает центр нагрузки?
Это расстояние от вертикальной поверхности вил до центра тяжести равномерно распределенного груза. Чем дальше центр от мачты, тем ниже может быть допустимая грузоподъемность.
Поднимет ли штабелер 2 т груз 2 т на максимальную высоту?
Не обязательно. На большой высоте или при большем центре груза остаточная грузоподъемность может снижаться.
Какой штабелер Dneproves рассматривать для 3 метров?
В ручной линейке можно рассматривать KC-2B30 с высотой подъема до 3000 мм. Нужно дополнительно проверить массу, центр груза и остаточную грузоподъемность.
Когда нужен KS-25?
Когда подъемов много, но маршруты короткие: подъем электрический, перемещение ручное.
Когда целесообразен KE-25?
Когда нужно механизировать и подъем, и перемещение при более интенсивном грузопотоке.
Нужно подобрать штабелер под ваш склад?
Передайте специалистам Dneproves массу и размер паллеты, центр груза, высоту верхнего яруса, высоту самого низкого проема, ширину проходов, состояние пола и количество операций за смену.
